Модуль ""Контроль качества электроэнергии"

Модуль "Контроль качества электроэнергии" предназначен для обнаружения и анализа событий системы учёта электроэнергии, относящихся к показателям качества электроэнергии. Такими событиями являются выход за границы НДЗ и ПДЗ частоты сети и напряжения в каждой из фаз.

Исходными данными для модуля являются журналы событий счетчиков, опрашиваемые системой сбора "Энфорс Энергия+".

Описание операций

При первом запуске модуля открывается пустое (без данных) окно главной формы, с настройками отображения "по умолчанию" (Рис. 1).

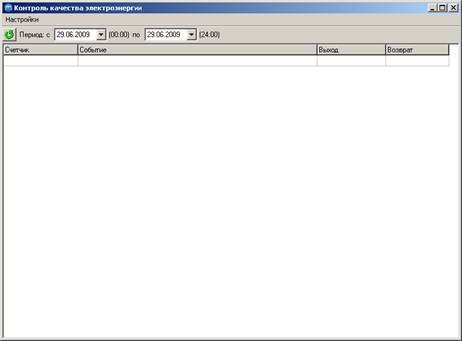

Рис. 1 Окно главной формы при первом запуске

Далее необходимо выбрать параметры, которые будут контролироваться (анализироваться), и настроить параметры отображения.

Выбор контролируемых параметров

Для выбора контролируемых параметров служит диалоговое окно "Выбор счетчиков и событий" (Рис. 2), соответствующее пункту "Объекты" из меню "Настройки". В левой части окна находится список всех счетчиков, по которым возможен контроль (анализ) показателей качества. (Список определяется настройками опроса журнала событий в модуле "Сборщик - Энфорс Энергия+"). В правой части - список всех событий, относящихся к показателям качества электроэнергии.

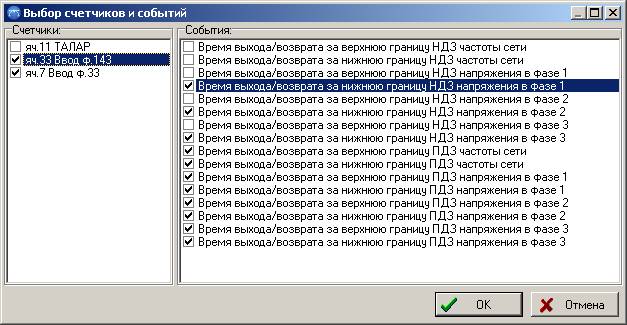

Рис. 2 Окно выбора контролируемых параметров

Настройка параметров отображения

Для настройки параметров отображения служит диалоговое окно "Выбор режимов отображения" (Рис. 3), соответствующее пункту "Отображение" из меню "Настройки".

Рис. 3 Окно настройки параметров отображения

При выборе режима "За сутки" возможно автоматическое обновление данных с задаваемым периодом и отображение графика (Рис. 4).

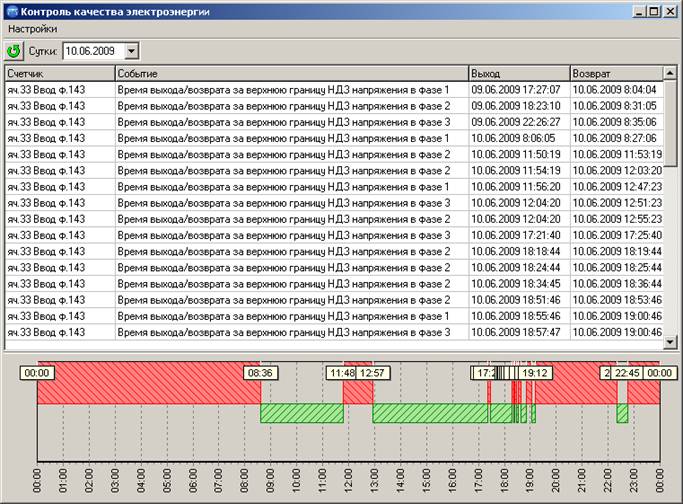

Рис. 4 Окно главной формы в режиме "За сутки" с отображением графика

Поскольку при области определения графика равной одним суткам минимальный видимый интервал составляет 3 мин, график строится по следующему алгоритму:

- сутки разбиваются на 3-х минутные интервалы;

- если в течение 3-х минутного интервала было какое-либо событие выхода за верхнюю или(и) нижнюю границу, то данный интервал прорисовывается как красная область в верхней или(и) нижней части графика;

- если в течение 3-х минутного интервала событий нет (показатели качества в норме), интервал прорисовывается как зеленая область в средней части графика.
